Interruptor electrónico controlado por luz

A continuación se va a presentar un interruptor electrónico que es controlado por luz mediante un LDR.

El funcionamiento es el siguiente, si el LDR está en presencia de la luz el bombillo se apaga y si no hay luz el bombillo enciende.


Componentes a utilizar:

 * Fuente de alimentación 5vdc

 * 1 LDR

 * 1 resistencia de 1k ohm

 * 1 resistencia de 100 ohm

 * 1 74LS04

 * 1 relé(bobina, 5vdc)

 * 1 transistor 2N2222

 * 1 plafón

 * 1 bombillo 120vac

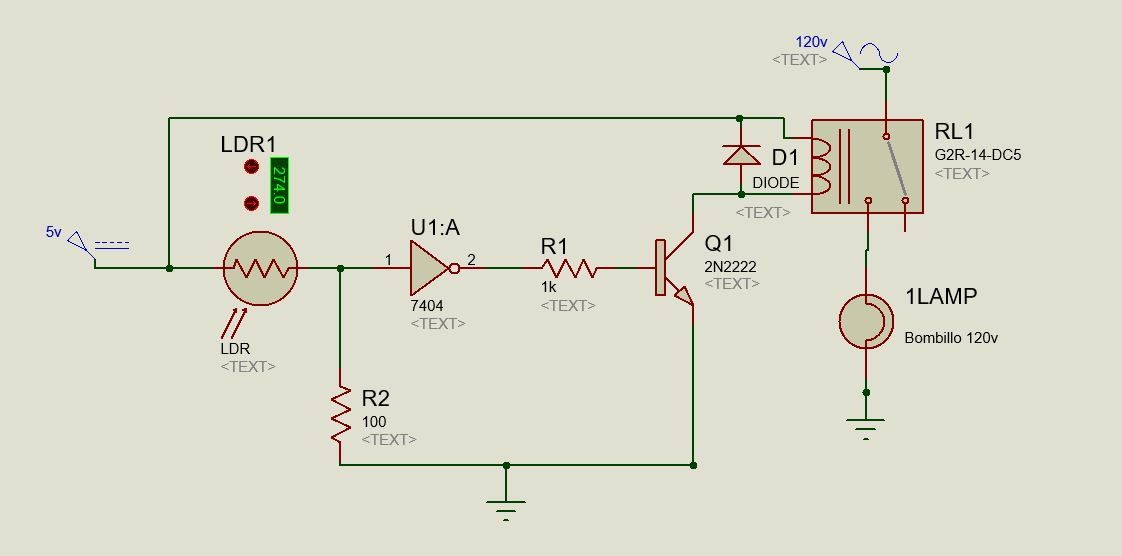

Figura 1. Diagrama de conexiones

Video del funcionamiento:
