Cómo saber la polaridad de un transformador

 En este tutorial se va a enseñar como realizar la prueba para saber la polaridad del transformador, aditivo o sustractivo.

Por lo general la nomenclatura de los transformadores se demarca con H el primario y X el secundario, siendo H1 y X1 los pines positivos y en los diagramas se suele poner un punto (•) en H1 y X1, como se muestra más adelante en la figura 4.

Materiales:

  • 1 Transformador, en nuestro caso es de 24vac a 120vac
  • 1 voltímetro.
Pasos a seguir:

1. Se debe de realizar un puente entre el primario y el secundario

Figura 1. Puente entre el primario y secundario.


2. Se debe colocar en el otro extremo un voltímetro entre el primario y secundario.

Figura 2. Voltímetro entre el primario y secundario.

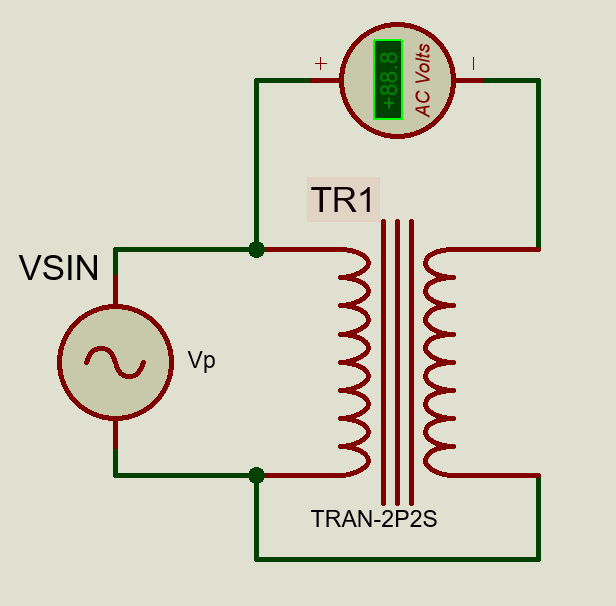

3. Se debe alimentar el primario.

Figura 3. Alimentación del primario.

4. Se debe de leer la tensión del voltímetro (Vvol) y compararlo con las siguientes ecuaciones:

V = |Vp-Vs| = Vvol  (1)

V = |Vp+Vs| = Vvol  (2)

  • Si la tensión que mide el voltímetro es igual al de la ecuación (1)  quiere decir que la polaridad es sustractiva, la tensión del secundario sale en fase, por lo que H1 y X1 quedan en la misma dirección. Esto se debe a que las bobinas están enrolladas con el mismo sentido de giro.
  • Si la tensión que mide el voltímetro es igual al de la ecuación (2)  quiere decir que la polaridad es aditiva, la tensión del secundario sale desfasada 180° con respecto al primario, por lo que H1 y X1 quedan dirección contraria. Esto se debe a que las bobinas están enrolladas con diferente sentido de giro.
Figura 4. Polaridad y desface del transformador.

La polaridad es importante saberla ya que si se necesita conectar transformadores en paralelo estos deben tener la misma polaridad por que de lo contrario harían corto circuito.
